玻璃板液位計
產品型號：RHG5
概述：

　　HG5型玻璃板液位計是按原化工部HG5-1364～1370-80標準生產的適用于直接指示各種塔、罐、槽、箱等容器內介質液位。
　　在儀表上下閥內裝有安全鋼球，當玻璃板意外破損時，鋼球能在容器內壓力的作用下，自動關閉液流通道，以防止液體繼續外流。

特點：

　　●直讀式、讀數精確、可靠
　　●結構簡單、維修方便
　　●使用安全、耐用

結構原理：

　　根據連通其原理，將容器內介質液位引至外部玻璃板液位計內，通過透明玻璃直接顯示容器內液位實際高度。
　　儀表閥桿密封填料采用柔性石墨壓環，密封性能可靠。


主要技術參數：

　　測量范圍（安裝中心聚L）：300、500、800、1100、1400、1700mm
　　工作壓力：2.5、4.0、6.3MPa、0.6MPa（用于R型）
　　材質：碳鋼、不銹鋼
　　工作溫度：-20～+200℃
　　鋼球自動關閉壓力：≥0.2MPa
　　伴熱蒸汽壓力：≤0.6MPa
　　蒸汽夾套接頭：G1/2"外螺紋

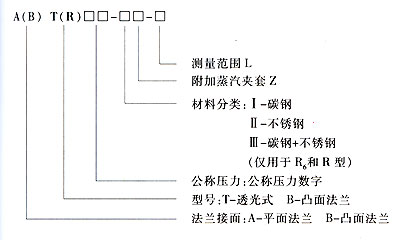

型號規格：

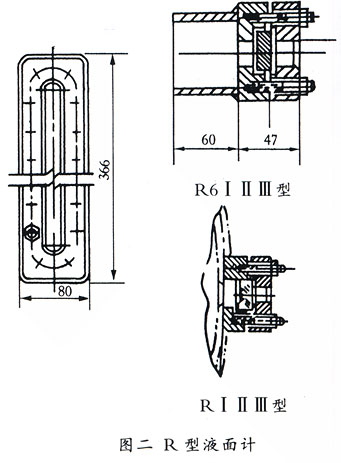

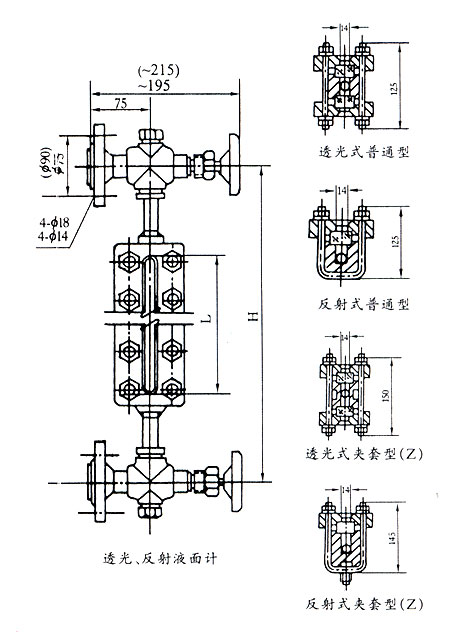

外形尺寸：

液面計規定標記：

名稱
型號
規格
標準號
備注
液面計
A(B)T25-Ⅰ，
A(B)T25-Ⅱ，
A(B)T25-ⅠZ，
A(B)T25-ⅡZ，
L=500、800、1100、1400、1700、2000
HG5-1364-80
①突面法蘭(A)按HGJ46-91
②凸面法蘭(B)按HGJ47-91 DN20，PN2.5MPa
③工作壓力：2.5MPa
液面計
BT64-Ⅰ，
BT64-Ⅱ，
BT64-ⅠZ，
BT64-ⅡZ，
L=500、800、1100、1400、1700
HG5-1365-80
①凸面法蘭(B)按HGJ47-91 DN20，PN6.3MPa
②工作壓力：6.3MPa
液面計
BR40-Ⅰ，
BR40-Ⅱ，
BR40-ⅠZ，
BR40-ⅡZ，
L=500、800、1100、1400、1700、2000
HG5-1366-80
①凸面法蘭(B)按HGJ47-91 DN20，PN4.0MPa
②工作壓力：4.0MPa
液面計
R6-Ⅲ
304
HG5-1367-80
工作壓力：0.6MPa
液面計
R6-Ⅰ
R6-Ⅱ
304
HG5-1368-80
液面計
R-Ⅲ
304
HG5-1369-80
液面計
R-Ⅰ
R-Ⅱ
304
HG5-1370-80



標記示例：

　　透光式玻璃板液面計
　　平面法蘭，工作壓力2.5MPa
　　材質：不銹鋼，帶伴熱夾套
　　測量范圍：800毫米
　　標志：AT25-ⅡZ/L=800mm HG5-1364-80
